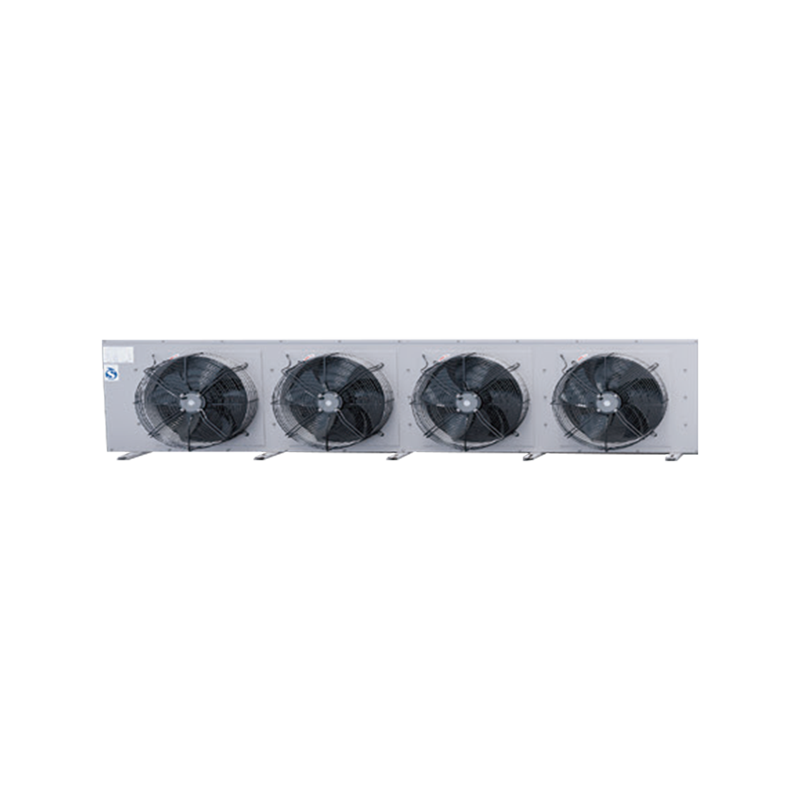

Корпус: Металлические конструкционные детали изготовлены из высококачественной стальной плиты, поверхность подвергается фосфатированию электростатическим методом и напылению на импортном автоматическом оборудовании, что обеспечивает высокую коррозионную стойкость и адаптацию к различным условиям эксплуатации. Для обеспечения сохранения качества поверхности на протяжении всего срока службы агрегата. По запросу пользователя возможно изготовление корпуса из алюминия или нержавеющей стали.
Водосборный поддон: Конструкция с наклонным углом для обеспечения беспрепятственного стока воды при разморозке, предотвращения стоячей воды и образования водяных скоплений в поддоне.
Теплообменная трубка: Применяются медные трубки с высокоэффективной внутренней резьбой для максимального коэффициента теплопередачи.
Оребрение: Используются инновационные синусоидальные гидрофильные алюминиевые пластины, усиливающие турбулентность воздушного потока, повышающие коэффициент теплопередачи и значительно улучшающие теплообменные характеристики.
Вентилятор: Специально разработанный осевой вентилятор с внешним ротором высокой мощности и статического давления, адаптированный для условий высокой влажности, с высокой энергоэффективностью, низким энергопотреблением, водонепроницаемостью и пылезащитой, демонстрирующий превосходные эксплуатационные характеристики. Перед поставкой вентиляторы проходят испытания на статическую и динамическую балансировку.
Система разморозки: Применяются низковольтные электронагревательные элементы из нержавеющей стали с уникальной рациональной компоновкой, обеспечивающие быструю и полную разморозку при минимальных теплопотерях, что продлевает срок службы нагревательных элементов.
Распределительная коробка: Коробка обладает устойчивостью к низким температурам, водонепроницаемостью и пылезащитой, высокой огнестойкостью и расположена на фронтальной панели для удобства подключения и обслуживания.
Шаг оребрения: Стандартные варианты: 4,5 мм, 6 мм и 9 мм; по запросу возможно изготовление с шагом 12 мм и 18 мм.
Тип хладагента: Стандартно используется R404A, по требованию заказчика возможна адаптация под R507A, R22, R134A, R407C и R410A.
Испаритель:
1. Уникальная компоновка трубных пучков учитывает ключевые аспекты изменения состояния хладагента, скорости потока, перепада давления и равномерности распределения в условиях испарения, что обеспечивает повышенную теплоотдачу поверхностного охладителя испарителя.
2. Эффективная и компактная конструкция теплообменника с усиленными теплоотводящими внутренними резьбовыми трубками.
3. Теплообменные трубки и гидрофильные алюминиевые пластины механически развальцованы для плотного соединения меди с алюминием с целью достижения оптимального коэффициента теплопередачи.
4. Оптимизированные конструкция сепаратора жидкости и контуры хладагента обеспечивают максимальную эффективность теплообмена в различных условиях эксплуатации.
5. Уникальная конструкция воздушного дефлектора, расположенного под теплообменником, предотвращает возникновение короткого замыкания воздушных потоков.

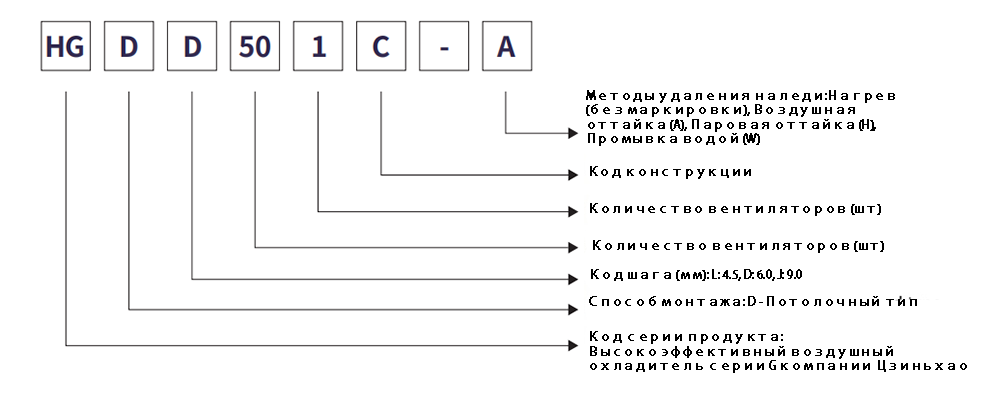

Описание модели
Таблица технических параметров (R404А)
Технические параметры высокоэффективного воздушного охладителя для электрического потолка мороза
Расстояние между пленками: 4,5 мм
|
Модель |
Охлаждающая способность кВт |
Объем трубок |
Характеристики вентилятора |
Электронагреватель для удаления наледи |
|||||
|
SВ1 |
SВ2 |
дм² |
Количество лопастей × диаметр |
Мощность |
Объем воздуха м³/ч |
Диапазон m |
Мощность теплообменника кВт × количество ветвей |
Мощность водяного поддона кВт × количество ветвей |
|
|
HГлинDЛ 501В |
6.7 |
4.6 |
3.2 |
1xφ500 |
1x414 |
5000 |
12 |
0,28*6 |
0,28*2 |
|
HGDЛ501D |
8.1 |
5.6 |
4.3 |
1xφ500 |
1x460 |
4900 |
12 |
0,30*6 |
0,30*2 |
|
HGDЛ 501E |
9.8 |
6.7 |
5.4 |
1xφ500 |
1x460 |
4500 |
12 |
0,30*8 |
0,30*2 |
|
HGDL601E |
16.6 |
11.4 |
9.2 |
1xφ600 |
1x780 |
7500 |
15 |
0,40*8 |
0,4*2 |
|
HGDL 502d |
22.2 |
15.3 |
11.8 |
2xφ500 |
2x460 |
11500 |
13 |
0,72*6 |
0,72*2 |
|
HGDL552D |
25.4 |
17.5 |
13.2 |
2xφ550 |
2x600 |
13700 |
13 |
0,72*6 |
0,72*6 |
|
HGDL602D |
28.9 |
19.9 |
14.7 |
2xφ600 |
2x780 |
16500 |
16 |
0,72*10 |
0,72*2 |
|
HGDL602E |
33.8 |
23.3 |
18.4 |
2xφ600 |
2x780 |
15200 |
16 |
0,72*10 |
0,72*2 |
|
HGDL602Фон |
37.8 |
26.1 |
22.1 |
2xφ600 |
2x780 |
14500 |
16 |
0,72*10 |
0,72*2 |
|
HGDL632D |
40.7 |
28.1 |
23.7 |
2xφ630 |
2x800 |
19000 |
19 |
0,95*10 |
0,95*2 |
|
HGDL632E |
44.1 |
30.4 |
26.9 |
2xφ630 |
2x800 |
18000 |
19 |
0,87*12 |
0,87*4 |
|
HGDL603Фон |
54.5 |
37.6 |
32.3 |
3xφ600 |
3x780 |
20500 |
17 |
1.03*12 |
1,03*4 |
|
HGDL633Фон |
66.8 |
46.1 |
38.8 |
3xφ630 |
3x800 |
25500 |
20 |
1.03*14 |
1,03*4 |
Таблица технических параметров (R404А)
Технические параметры высокоэффективного воздушного охладителя для электрического потолка мороза
Расстояние между пленками: 6,0 мм
|
Модель |
Охлаждающая способность кВт |
Объем трубок |
Характеристики вентилятора |
Электронагреватель для удаления наледи |
||||||
|
SВ1 |
SВ2 |
SC3 |
дм² |
Количество лопастей × диаметр |
Мощность |
Объем воздуха м³/ч |
Диапазон m |
Мощность теплообменника кВт × количество ветвей |
Водный поднос KW*ветвь |
|
|
HGDD501C |
5.6 |
4.0 |
3.2 |
3.2 |
1xφ500 |
1x414 |
5200 |
12 |
0,28*8 |
0,28*2 |
|
HGDD501D |
7.1 |
5.1 |
4.0 |
4.3 |
1xφ500 |
1x460 |
5100 |
12 |
0,30*8 |
0,30*2 |
|
HGDD501E |
82 |
5.9 |
4.6 |
5.4 |
1xφ500 |
1x460 |
4800 |
12 |
0,30*10 |
0,30*2 |
|
HGDD601E |
14.4 |
10.3 |
8.1 |
9.2 |
1xφ600 |
1x780 |
8200 |
15 |
0,40*10 |
0,4*2 |
|
HGDD502D |
183 |
13.1 |
10.3 |
11.8 |
2xφ500 |
2x460 |
12000 |
13 |
0,72*8 |
0,72*2 |
|
HGDD552D |
21.8 |
15.1 |
11.9 |
13.2 |
2xφ550 |
2x600 |
14500 |
13 |
0,72*8 |
0,72*6 |
|
HGDD602D |
24.1 |
17.2 |
13.6 |
14.7 |
2xφ600 |
2x780 |
17000 |
16 |
0,72*12 |
0,72*2 |
|
HGDD602E |
29.1 |
20.8 |
164 |
18.4 |
2xφ600 |
2x780 |
16400 |
16 |
0,72*12 |
0,72*2 |
|
HGDD602F |
32.1 |
22.9 |
18.1 |
22.1 |
2xφ600 |
2x780 |
15500 |
16 |
0,72*12 |
0,72*2 |
|
HGDD632D |
33.7 |
24.1 |
19.0 |
23.7 |
2xφ630 |
2x800 |
20000 |
19 |
0,95*12 |
0,95*2 |
|
HGDD632E |
37.2 |
26.6 |
21.0 |
26.9 |
2xφ630 |
2x800 |
19000 |
19 |
0,87*12 |
0,87*4 |
|
HGDD603F |
46.8 |
33.4 |
264 |
32.3 |
3xφ600 |
3x780 |
22000 |
17 |
1.03*12 |
1,03*4 |
|
HGDD633F |
56.7 |
40.5 |
32.0 |
38.8 |
3xφ630 |
3x800 |
26500 |
20 |
1.03*14 |
1,03*4 |
Таблица технических параметров (R404А)
Технические параметры высокоэффективного воздушного охладителя для электрического потолка мороза
Расстояние между фильмами: 9,0 мм
|
Модель |
Охлаждающая способность кВт |
Объем трубок |
Характеристики вентилятора |
Электронагреватель для удаления наледи |
||||||
|
SC3 |
SC4 |
SC5 |
дм² |
Количество лопастей × диаметр |
Мощность |
Объем воздуха м³/ч |
Диапазон m |
Мощность теплообменника кВт × количество ветвей |
Водный поднос KW*ветвь |
|
|
HGDJ501C |
2.5 |
2.0 |
1.9 |
3.2 |
1xφ500 |
1x414 |
5300 |
12 |
0,28*8 |
0,28*2 |
|
HGDJ501D |
3.3 |
2.6 |
2.5 |
4.3 |
1xφ500 |
1x460 |
5500 |
12 |
0,30*8 |
0,30*2 |
|
HGDJ501E |
3.7 |
3.0 |
2.9 |
5.4 |
1xφ500 |
1x460 |
5100 |
12 |
0,30*10 |
0,30*2 |
|
HGDJ601E |
6.5 |
5.2 |
5.0 |
9.2 |
1xφ600 |
1x780 |
8300 |
15 |
0,40*10 |
0,4*2 |
|
HGDJ502D |
8.3 |
6.6 |
6.3 |
11.8 |
2xφ500 |
2x460 |
12500 |
13 |
0,72*8 |
0,72*2 |
|
HGDJ552D |
8.7 |
6.9 |
6.7 |
13.2 |
2xφ550 |
2x600 |
15000 |
13 |
0,72*8 |
0,72*6 |
|
Hgdj602d |
10.8 |
8.5 |
7.8 |
14.7 |
2xφ600 |
2x780 |
17500 |
16 |
0,72*12 |
0,72*2 |
|
HGDJ602E |
13.3 |
10.6 |
10.2 |
18.4 |
2xφ600 |
2 × 780 |
17000 |
16 |
0,72*12 |
0,72*2 |
|
HGDJ602F |
14.5 |
11.6 |
11.1 |
22.1 |
2xφ600 |
2x780 |
16000 |
16 |
0,72*12 |
0,72*2 |
|
Hgdj632d |
15.8 |
12.6 |
12.1 |
23.7 |
2xφ630 |
2x800 |
21000 |
19 |
0,95*12 |
0,95*2 |
|
HGDJ632E |
17.7 |
14.1 |
13.5 |
26.9 |
2xφ630 |
2x800 |
20500 |
19 |
0,87*12 |
0,87*4 |
|
Hgdj603f |
21.4 |
17.1 |
16.4 |
32.3 |
3xφ600 |
3x780 |
23000 |
17 |
1.03*12 |
1,03*4 |
|
HGDJ633F |
25.4 |
20.3 |
19.5 |
38.8 |
3xφ630 |
3x800 |
27000 |
20 |
1.03*14 |
1,03*4 |

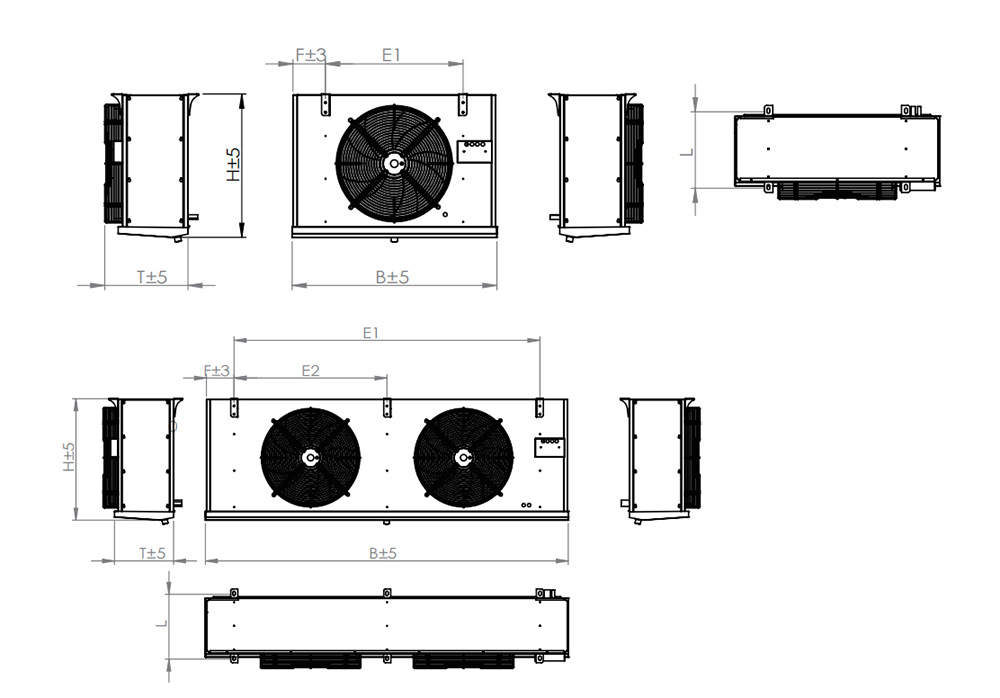

Размеры внешнего вида и установки
Размеры внешнего вида и установки высокоэффективного электрического потолочного воздушного охладителя мороза
Расстояние между пленками: 4,5 мм
|
Модель |
Спецификация интерфейса (мм) |
Размеры B*T*H. |
Установки размеры |
Вес |
Разметка контурной карты |
|||||
|
Вход/возврат трубки |
Дренаж/(дюйм) |
Lxwxh (мм) |
L |
E1 |
E2 |
E3 |
F |
Медицинская история |
||
|
HGDL501C |
Φ12/φ22 |
G3/4 |
952*400*674 |
340 |
640 |
/ |
/ |
126 |
36 |
А |
|
HGDL501D |
Φ12/φ22 |
G3/4 |
952*400*674 |
340 |
640 |
/ |
/ |
126 |
38 |
А |
|
HGDL501E |
Φ12/φ22 |
G1 |
952*490*674 |
430 |
640 |
/ |
/ |
126 |
44 |
А |
|
HGDL601E |
Φ16/φ28 |
G1 |
1172*490*831 |
430 |
860 |
/ |
/ |
126 |
56 |
A |
|
HGDL502D |
Φ16/φ35 |
G1 |
1992*400*680 |
340 |
840 |
840 |
/ |
126 |
80 |
B |
|
HGDL552D |
Φ16/φ35 |
G1 |
1992*400*760 |
340 |
840 |
840 |
/ |
126 |
85 |
B |
|
HGDL602D |
Φ22/φ42 |
G1-1/2 |
1992*400*831 |
340 |
840 |
840 |
/ |
126 |
95 |
B |
|
HGDL602E |
Φ22/φ42 |
G1-1/2 |
1992*490*831 |
430 |
840 |
840 |
/ |
126 |
115 |
B |
|
HGDL602F |
Φ22/φ42 |
G1-1/2 |
1992*490*831 |
430 |
840 |
840 |
/ |
126 |
125 |
B |
|
HGDL632D |
Φ22/φ42 |
G1-1/2 |
2552*400*984 |
340 |
1120 |
1120 |
/ |
126 |
144 |
B |
|
HGDL632E |
Φ22/φ42 |
G1-1/2 |
2352*490*984 |
430 |
1020 |
1020 |
/ |
126 |
160 |
B |
|
HGDL603F |
Φ25/φ50 |
G1-1/2 |
2751*490*831 |
430 |
813 |
813 |
813 |
126 |
166 |
C |
|
HGDL633F |
Φ25/φ50 |
G2 |
2751*490*984 |
430 |
813 |
813 |
813 |
126 |
196 |
C |
Размеры внешнего вида и установки
Размеры внешнего вида и установки высокоэффективного электрического потолочного воздушного охладителя мороза
Расстояние между пленками: 6,0 мм
|
Модель |
Спецификация интерфейса (мм) |
Размеры B*T*H. |
Установки размеры |
Вес |
Разметка контурной карты |
|||||
|
Вход/возврат трубки |
Дренаж/(дюйм) |
Lxwxh (мм) |
L |
E1 |
E2 |
E3 |
F |
Медицинская история |
||
|
HGDD5011C |
Φ12/φ22 |
G3/4 |
952*400*674 |
340 |
640 |
/ |
/ |
126 |
35 |
|
|
Hgdd50i¹d |
Φ12/φ22 |
G3/4 |
952*400*674 |
340 |
640 |
/ |
/ |
126 |
37 |
|
|
HGDD501E |
Φ12/φ22 |
G1 |
952*490*674 |
430 |
640 |
/ |
/ |
126 |
43 |
|
|
Hgdd60i¹e |
Φ16/φ28 |
G1 |
1172*490*831 |
430 |
860 |
/ |
/ |
126 |
57 |
A |
|
HGDD502D |
Φ16/φ35 |
G1 |
1992*400*680 |
340 |
840 |
840 |
/ |
126 |
78 |
B |
|
HGDD552D |
Φ16/φ35 |
G1 |
1992*400*760 |
340 |
840 |
840 |
/ |
126 |
86 |
B |
|
HGDD602D |
Φ22/φ42 |
G1-1/2 |
1992*400*831 |
340 |
840 |
840 |
/ |
126 |
93 |
B |
|
HGDD602E |
Φ22/φ42 |
G1-1/2 |
1992*490*831 |
430 |
840 |
840 |
/ |
126 |
112 |
B |
|
HGDD602F |
Φ22/φ42 |
G1-1/2 |
1992*490*831 |
430 |
840 |
840 |
/ |
126 |
122 |
B |
|
HGDD632D |
Φ22/φ42 |
G1-1/2 |
2552*400*984 |
340 |
1120 |
1120 |
/ |
126 |
140 |
B |
|
HGDD632E |
Φ22/φ42 |
G1-1/2 |
2352*490*984 |
430 |
1020 |
1020 |
/ |
126 |
154 |
B |
|
HGDD603F |
Φ25/φ50 |
G1-1/2 |
2751*490*831 |
430 |
813 |
813 |
813 |
126 |
162 |
G |
|
HGDD633F |
Φ25/φ50 |
G2 |
2751*490*984 |
430 |
813 |
813 |
813 |
126 |
192 |
C |
Размеры внешнего вида и установки
Размеры внешнего вида и установки высокоэффективного электрического потолочного воздушного охладителя мороза
Расстояние между фильмами: 9,0 мм
|
Модель |
Спецификация интерфейса (мм) |
Размеры B*T*H. |
Установки размеры |
Вес |
Разметка контурной карты |
|||||
|
Вход/возврат трубки |
Дренаж/(дюйм) |
Lxwxh (мм) |
L |
E1 |
E2 |
E3 |
F |
Медицинская история |
||
|
HGDJ501C |
Φ12/φ22 |
G3/4 |
952*400*674 |
340 |
640 |
/ |
/ |
126 |
34 |
|
|
HGDJ501D |
Φ12/φ22 |
G3/4 |
952*400*674 |
340 |
640 |
/ |
/ |
126 |
36 |
|
|
HGDJ501E |
Φ12/φ22 |
G1 |
952*490*674 |
430 |
640 |
/ |
/ |
126 |
42 |
|
|
HGDJ601E |
Φ16/φ28 |
G1 |
1172*490*831 |
430 |
860 |
/ |
/ |
126 |
55 |
A |
|
HGDJ502D |
Φ16/φ35 |
G1 |
1992*400*680 |
340 |
840 |
840 |
/ |
126 |
76 |
B |
|
HGDJ552D |
Φ16/φ35 |
G1 |
1992*400*760 |
340 |
840 |
840 |
/ |
126 |
87 |
B |
|
Hgdj602d |
Φ22/φ42 |
G1-1/2 |
1992*400*831 |
340 |
840 |
840 |
/ |
126 |
94 |
B |
|
HGDJ602E |
Φ22/φ42 |
G1-1/2 |
1992*490*831 |
430 |
840 |
840 |
/ |
126 |
114 |
B |
|
HGDJ602F |
Φ22/φ42 |
G1-1/2 |
1992*490*831 |
430 |
840 |
840 |
/ |
126 |
121 |
B |
|
Hgdj632d |
Φ22/φ42 |
G1-1/2 |
2552*400*984 |
340 |
1120 |
1120 |
/ |
126 |
139 |
B |
|
HGDJ632E |
Φ22/φ42 |
G1-1/2 |
2352*490*984 |
430 |
1020 |
1020 |
/ |
126 |
160 |
B |
|
Hgdj603f |
Φ25/φ50 |
G1-1/2 |
2751*490*831 |
430 |
813 |
813 |
813 |
126 |
162 |
C |
|
HGDJ633F |
Φ25/φ50 |
G2 |
2751*490*984 |
430 |
813 |
813 |
813 |
126 |
190 |
C |
Примечание 1: Стандарты дизайна:
|
Стандартные условия теплопередачи |
Входная температура воздуха |
Температура испарения |
Относительная температура |
Относительная температура |
Перегрев |
|
SC1 |
10 ℃ |
0 ℃ |
85% |
1.35 |
6,5k |
|
SC2 |
0 ℃ |
-8 ℃ |
85% |
1.15 |
5,2K |
|
SC3 |
-18 ℃ |
-25 ℃ |
95% |
1.05 |
4,6K |
|
SC4 |
-25 ℃ |
-31 ℃ |
95% |
1.01 |
3.9k |
|
SC5 |
-34 ℃ |
-40 ℃ |
95% |
1.01 |
3.9k |
Примечание 2: коэффициент преобразования для хладагента
|
Хладагенты |
Условия эксплуатации |
R22 |
R404A |
R507 |
R134A |
|
Коррекционный коэффициент |
SC1 |
0.95 |
1 |
1 |
0.93 |
|
Коррекционный коэффициент |
SC2 |
0.95 |
1 |
1 |
0.91 |
|
Коррекционный коэффициент |
SC3 |
0.95 |
1 |
1 |
0.85 |
